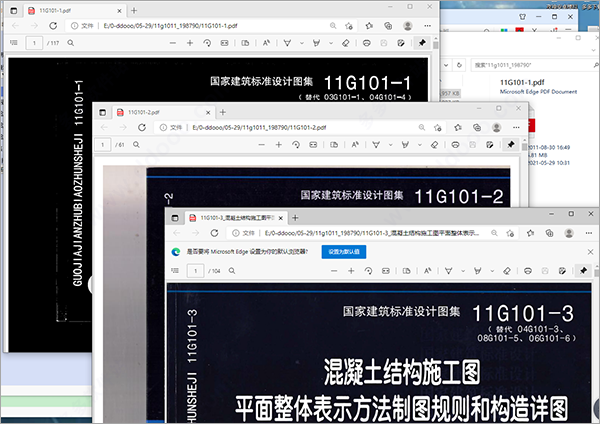

需要钢筋图集？那么今日小编带来了11g101钢筋图集全套电子版，这是一份根据国家兼职标准设计的钢筋图集，其中包含了11g101-1图集电子版、11g101-2图集电子版，以及11g101-3图集电子版，并这些不仅高清无水印非常的清晰，还是pdf完整版文件，无论是在电脑中还是手机中都可以轻轻松松的随意打开浏览阅读，不过需要注意的是在使用前最好是确保自己电脑中或手机中有没有可以浏览pdf文件的软件。另外，在11g101钢筋图集中主要讲述的就是混凝土机构施工图，和平面整体标识方法制图规则和构造详图，十分全面，并这是由中国建筑标准设计研究院制作分享的，十分权威官方，有需要的可自行下载使用。
如果在电脑上打不开pdf文件，别着急，那么您需要先在电脑上下载一个pdf阅读软件
一、11G101-1图集
全称为11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板），替代03G101-1、04G101-4。
该图集是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）》、04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）》的修编。本次修编按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整；修编将原03G101-1、04G101-4内容合并为一本，将原08G101-5中地下室部分内容与上部结构协调统一后编入，适用于基础顶面以上结构施工图设计，方便设计施工人员使用。图集中包括基础顶面以上的现浇混凝土柱、墙、梁、楼面与屋面板（有梁楼盖及无梁楼盖）等构件的平面整体表示方法制图规则和标准构造详图两部分内容。
二、11G101-2图集
11G101-2图集，全称为11G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）(替代03G101-2)。
是对03G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》的修编。
本次修编按新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分增加了剖面注写和列表注写两种方式。
本图集适用于非抗震及抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯。
图集中现浇混凝土板式楼梯包括11种类型，其中AT～HT用于非抗震设计及不参与主体结构抗震设计的楼梯，ATa、ATb用于采取滑动措施减轻楼梯对主体（框架）影响的楼梯，ATc用于框架中参与主体结构抗震设计的楼梯。
三、11G101-3图集
11G101-3图集，全称为11G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）(替代04G101-3、08G101-5、06G101-6)，它是对04G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）》、08G101-5《混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构）》、06G101-6《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）》的修编。本次修编按新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整；修编将原04G101-3、08G101-5及06G101-6内容合并为一本，适用于基础部分结构施工图设计，方便设计施工人员使用。
一、 适用范围变化：
11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、 受拉钢筋锚固长度等一般构造变化：
11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、 构件标准构造详图变化：
11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：
1、新图集中各个节点可以进行组合使用；
2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）
3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造）
4、所有节点内侧钢筋按中柱节点走；
5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；
6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）
7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
（一）柱变化的点：
1、柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；
2、抗震柱\非抗震柱顶层边角柱节点变化；
3、抗震柱\非抗震柱中柱节点变化；
4、抗震柱\非抗震柱变截面节点变化；
