浩辰CAD电力是一款专为电力工程设计师打造的高效率、高性能、高度专业化的设计工具，旨在帮助用户实现从初步设计到详细施工图绘制的一站式解决方案。该应用提供了丰富的功能和工具，以满足电力工程师在设计和绘制电力系统图、电气布线图、电力设备布局等方面的各种需求。目前在软件内包含了丰富的电力工程设计模块，支持防雷设计、电气计算（如照度计算、短路电流计算等）、三维桥架设计、接地设计等全套电力设计流程，大大提升了设计师的工作效率和设计精度。
而此次为大家带来的是：浩辰CAD电力2022，其拥有高速稳定的操作性能、先进的绘图工具以及全面的功能改进，例如NAVVCUBE、数字签名、VLISP编辑器等功能，同时视口同步和动态块功能也得到了增强，对此有需要的朋友们欢迎前来下载体验！
1、独家支持浩辰和AutoCAD双平台
2、超快绘图、超快计算，系统图、主接线图搭建与计算一气呵成

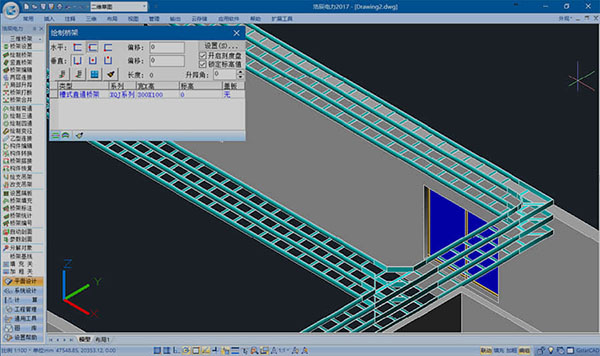

3、二维绘图，三维看图，二三维同步处理
4、快速生成保护范围，预览三维效果的防雷接地设计
5、智能且自动化控制原理图设计
6、全新电力专业计算，浩辰CAD电力 2021涵盖几乎所有电力常用计算
专业性和功能覆盖范围
浩辰CAD电力版和电气版的主要区别在于它们的专业性和功能覆盖范围。
浩辰CAD专业版 是一个通用的CAD软件，类似于AutoCAD。它提供了基本的CAD功能，适用于各种CAD设计工作。
浩辰CAD电力版 是在通用CAD软件的基础上开发的专业软件，它专门针对电气设计领域，提供了大量的专业设计和计算功能。这些功能包括但不限于6-220KV电力一次系统主接线设计、所用电系统设计、高、低压供配电系统设计、变电所的室外布置平面图和断面图设计、10KV及以上户内变电站室内布置设计、配电室平剖面布置设计、防雷接地设计、变电二次接线设计、盘箱面布置设计、建筑平面设计、动力、照明设计等。此外，电力版还包括了大量的图库，以便于电气设计工作的快速完成。
浩辰CAD电气版 的功能覆盖范围与电力版相似，也是基于通用CAD软件开发的专业软件，但它主要针对电气设计领域，提供了与电力版相似的专业设计和计算功能。
总结来说，浩辰CAD电力版和电气版都是基于通用CAD软件开发的专业软件，但电力版更专注于电气设计，提供了更多针对电气设计的专业功能和图库，而电气版的功能覆盖范围与电力版相似，也是专门针对电气设计领域的。
控制原理图自动化CAD设计功能的简要操作步骤

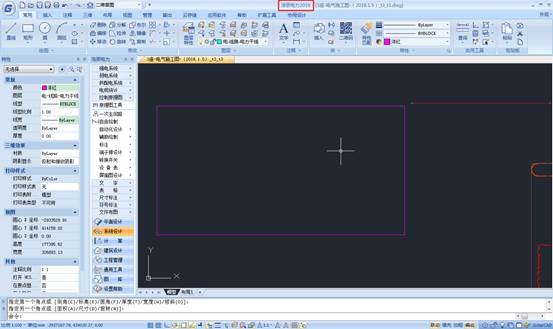

1、启动浩辰CAD电力软件，打开相关范例文件。
2、选择电力设计模块命令栏中的自动化设计，工程设置命令。
3、进入二次端子排设置对话框，即可完成相关参数的设置。
4、选择电力设计模块命令栏中的自动化设计，原理图绘制命令，如图所示。
5、进入动合触点对话框，并选择相关元件类型，即可完成相关原理图的绘制。
6、选择电力设计模块命令栏中的自动化设计，电子元件命令。
7、进入电子器件的定义对话框，设置相关参数，并选择该对话框中的插入按钮，即可完成相关电子元件的插入操作。
8、选择电力设计模块命令栏中的自动化设计，转换开关命令，如图所示。
9、进入转换开关绘制对话框，设置相关参数，选择该对话框中的插入命令，即可完成转换开关的插入操作。
10、选择电力设计模块命令栏中的自动化设计，端子接点命令，如图所示。
11、进入端子/接点设计对话框，设置相关参数，并选择相关原理图位置，即可完成端子的设计。
12、选择电力设计模块命令栏中的自动化设计，删除端子/接点命令，如图所示，选择需要删除的端子/接点，即可完成删除操作。
13、选择电力设计模块命令栏中的自动化设计，端子标注命令。
14、选择需要标注的端子，并输入标注内容，即可完成端子的标注操作。

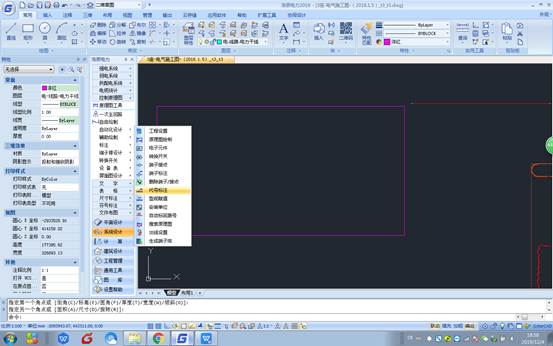

15、选择电力设计模块命令栏中的自动化设计，代号标注命令，如图所示。
16、进入元件标注对话框，完成相关元件代号的标注操作。
17、选择电力设计模块命令栏中的自动化设计，型规赋值命令。
18、进入原理图型号规格赋值对话框，即可完成操作。
本节主要介绍了控制原理图之自动化CAD设计功能的运用，操作过程中主要运用了工程设置，原理图绘制，电子元件，转换开关，端子接点，删除端子/接点，端子标注，代号标注，元件标注，型规赋值等命令，通过本节的学习，您可以很快地熟悉和掌握使用浩辰CAD电力软件进行电力工程CAD设计的基本命令与方法。
