CAD源泉设计插件是一款专为建筑设计、装饰设计及相关专业而设计的辅助绘图软件。它是由Visual LISP语言编写并编译而成的外挂程序，可以与AutoCAD或天正等绘图软件完美兼容。该插件旨在为用户提供简单、易用和高效的制图环境，并不影响用户原有的绘图习惯。
CAD源泉设计插件功能强大且易于使用，适配于AutoCAD 2004-2021（32位/64位）以及CAD2020-2021等多个版本。它广泛应用于建筑设计和装饰设计领域，可以大大提高绘图效率。该插件还提供了多种语言版本，包括中文简体、中文繁体和英文，以满足不同用户的需求。此外，它还具有多用户系统，允许用户同时为多个公司绘制图像，并拥有多个完整设置，进一步提高设计师的工作效率。
1、提供中文简体、中文繁体、英文三个语言版本，请对应下载
2、提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置
3、你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整
4、功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯
5、提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪
6、提供类似 ACDSee 的图库管理，操作直观、维护方便
7、强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等
1、在本站下载解压，得到cad源泉设计插件yqarch6.7.3版本软件包；

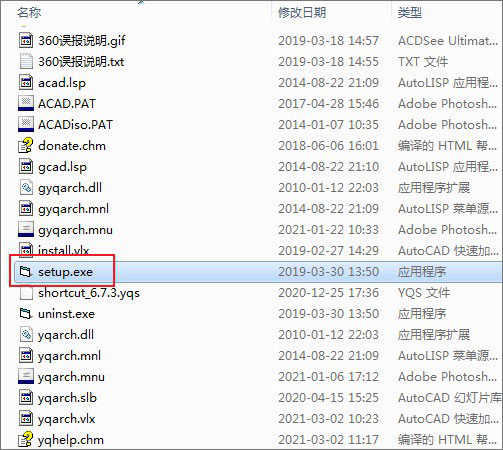

2、打开文件夹找到setup双击运行；

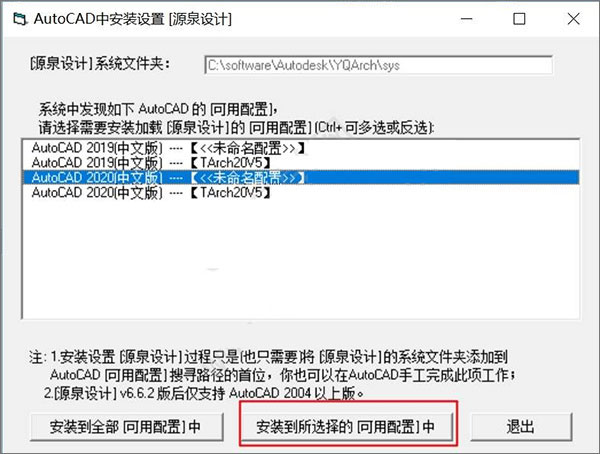

3、选中需要加载的配置，比如AutoCAD2020中文版，点击安装到所选中的配置中；
4、之后便可以看到源泉设计已经安装完成啦；

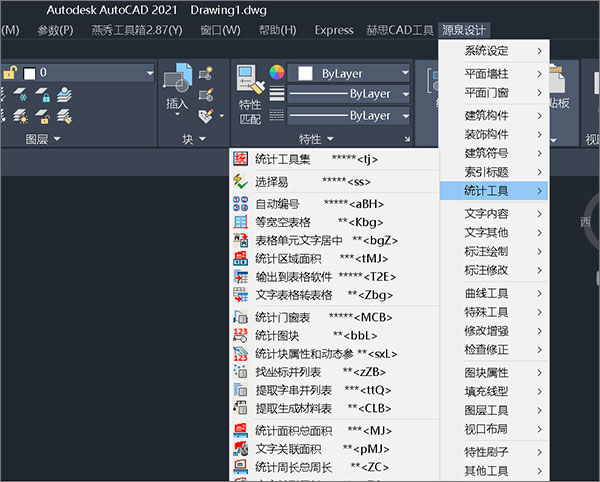

5、如下图所示，打开Autocad软件，即可看到源泉设计；

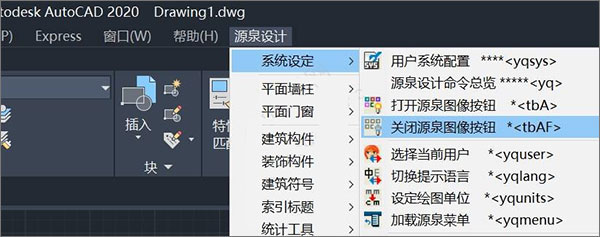

6、如果左侧出现一堆图标，可以一键关闭；

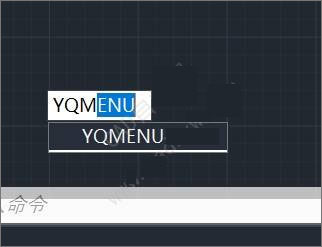

7、如果不显示源泉设计菜单，可在命令栏输入yqmenu回车加载；

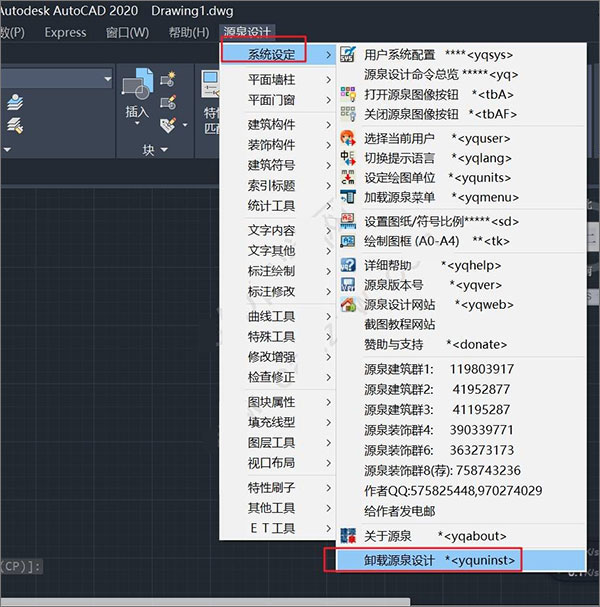

8、如果要卸载的话，那么点击系统设定-卸载源泉设计，卸载后再删除安装文件夹即可。
支持浩辰CAD2020-2021；
修正“几个编组命令(ggN/ggX/ggS/ggA)”在浩辰CAD2020-2021的bug；
修正“几个隐藏命令(eeF/eeA/eeD)”在浩辰CAD2020-2021的bug；
修改“选图框快速批量打印(bpt)”命令，可多页面打印；
修改“根据密度计算重量(zl)”命令，输出结果时中断也能保存最后的设置；
“Q5杂项命令面板”修改如下：
修改“求面积/周长/墙面积(wmj)”命令，增加选项；
新添“倒海棠角(htj)”命令；
修正“打开图形按钮(tba)”命令在浩辰CAD2020-2021的bug；
修正“关闭图形按钮(tbaf)”命令在浩辰CAD2020-2021的bug；
修改“通配符图层管理(erQ)”命令，改善对话框；
修改“等分尺寸标注(ddST)”命令的操作顺序；
修改“图元原地旋转(aRT)”命令，几何位置改为9个基点；
“Q5杂项命令面板”修改如下：
修改“画凹缝(saw)”命令；
新添“通配符图层管理(erQ)”命令；
修改“统计块属性(sxL)”命令，加入“动态参数截取精度”项；
修改“用户词库管理(DIC)”及相关命令，增加“最近用词”选框；
用户系统配置文件config.txt中，
增加【标注弧长符号放置位置】DIMARCSYM的控制；
修改“重设图元图层、颜色(含图块内)(ee0)”命令，增加“不改图层”选项；
修改“重设图块内图层、颜色(bb0)”命令，增加“不改图层”选项；
“Q6杂项命令面板”修改如下：
修改“图层过滤选择(xer)”命令，回车弹出图层列表；
修改“计算输出面积(mj)”命令，可“保留辅助虚线或填充”；
修改“计算输出周长(zc)”命令，添“按线型统计”选项；
修改“生成室内立面框架(LM)”命令，填充图案可选“SOLID”；
修改“等分尺寸标注(ddST)”命令，兼容弧长标注；
